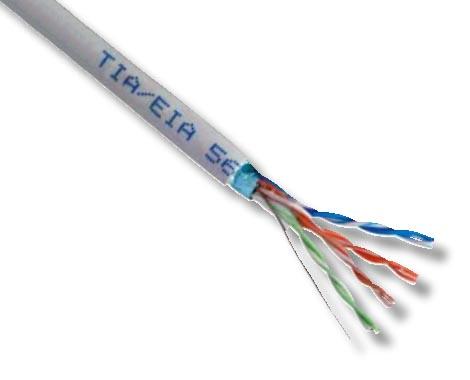

超五类屏蔽双绞线

产品名称：Comcast康卡斯特
产品型号：超五类屏蔽双绞线/超五类屏蔽网线
产品标准：符合并超过国际ISO / IEC 11801和美国 ANSI / TIA / EIA - 568A/B、欧洲CENELEC EN 50173的相关标准，符合UL认证要求。
欢迎来电咨询超五类屏蔽双绞线价格及报价！
询价电话：400-688-2368
------------------------------------------------------------------------------

超五类屏蔽双绞线产品特性
芯线数					4 对
导体			材质		裸铜线
			结构		24AWG；1/0.53±0.008mm
绝缘			材质		聚乙烯
			厚度		0.24±0.02mm
			外径		1.02±0.05mm
内绞合			绞向		右向
			绞距 REF		30mm
外绞合			绞向		右向
			绞距 REF		90±10mm
隔离1			材质		铝铂
			屏蔽率		100％的覆盖率，25％重叠
隔离2			材质		聚酯
			屏蔽率		100％的覆盖率，25％重叠
地线			材质		铝镁丝
			结构		26AWG；1/0.40±0.008mm
撕裂线			材质		尼龙
线皮			材质		PVC & CM & CMR & LSOH
			厚度		0.50mm
			外径		5.9±0.20mm
			颜色		可选
超五类屏蔽双绞线电气特性
导体电阻		20℃ 最大值93.8Ω/KM				耐电压			无故障率为：1000V DC/Min				额定温度		75℃
绝缘电阻		20℃ 最小值 5000MΩ/KM				特性阻抗			100Ω±15%				额定电压		30>
频率f (MHZ)	Zin-OS (0hm)		Fitted Z >(0hm)	SRL (dB)	ATT(PATCH) (dB/100M)			DELAY (ns/100M)			MAX.DELAY SKEW(ns/100M)			NEXT (dB)		PSNEXT (dB)
0.772	100±15		100±15	19.40	1.8			574.97			45.0			67		64
1				20.00	2			570.00			45.0			65.3		62.31
4				23.00	4.1			552.00			45.0			56.3		53.28
8				24.50	5.8			546.73			45.0			51.8		48.77
10				25.00	6.5			545.38			45.0			50.3		47.31
16				25.00	8.2			543.00			45.0			47.3		44.25
20				25.00	9.3			542.05			45.0			45.8		42.8
25				24.30	10.4			541.20<			45.0			44.3		41.35
31.25				23.60	11.7			540.44			45.0			42.9		39.89
62.5				21.50	17			538.55			45.0			38.4		35.38
100				20.10	22			537.60			45.0			35.3		32.31

超五类屏蔽双绞线产品信息：

序号	型号	说明
1	CK0503012	Cat5e 4对单屏蔽双绞线   FTP  CM   305M
2	CK0503014	Cat5e 4对单屏蔽双绞线   FTP  LSOH 305M
